Relier un plancher chauffant hydraulique à une pompe à chaleur air-eau revient à faire circuler de l’eau tiède dans des tubes noyés dans la dalle. Le principe tient en une phrase, mais le schéma change selon la présence d’un ballon tampon, d’une vanne mélangeuse ou de plusieurs zones de chauffe. Voici le circuit, composant par composant, avec les valeurs à connaître.
Schéma d’un plancher chauffant avec pompe à chaleur : principe et circuit hydraulique
La pompe à chaleur air-eau capte les calories de l’air extérieur et les cède à un circuit d’eau. Cette eau quitte la PAC à basse température, entre 30 et 35 °C en fonctionnement normal, puis traverse le circulateur et arrive au collecteur. Le collecteur, aussi appelé nourrice, répartit le débit entre plusieurs boucles de tubes PER encastrés dans la dalle. L’eau refroidie revient ensuite à la PAC par le collecteur de retour, avec un écart de 5 à 7 °C entre le départ et le retour.
Le circuit en un coup d’œil, de l’air extérieur aux boucles
Air extérieur
│
┌──────────▼──────────┐
│ PAC air-eau │◄── sonde extérieure
│ (régulation) │ (loi d'eau)
└──────────┬──────────┘
│ départ 30-35 °C
┌──────────▼──────────┐
│ Ballon tampon │ (selon le cas)
└──────────┬──────────┘
┌──────────▼──────────┐
│ Circulateur │
└──────────┬──────────┘
┌──────────▼──────────┐
│ Collecteur │
│ départ / retour │
└───┬──────┬──────┬───┘
│ │ │
Boucle Boucle Boucle (tubes PER
1 2 3 dans la dalle)
└──────┴──────┘
│
retour vers la PAC (ΔT 5 à 7 K)
Lisez ce schéma de haut en bas : la PAC produit, le ballon tampon (quand il existe) stabilise, le circulateur pousse l’eau, le collecteur distribue, les boucles diffusent. La sonde extérieure renvoie à la PAC la température de l’air, ce qui lui permet d’ajuster la température de départ selon une loi d’eau.
Les composants à repérer sur le schéma
La pompe à chaleur air-eau comprend l’unité extérieure, qui capte la chaleur de l’air, et le module hydraulique, qui accueille souvent le circulateur et le vase d’expansion. Le collecteur porte les débitmètres de réglage sur le départ et les robinets ou têtes thermostatiques sur le retour. Chaque pièce dispose en général de sa propre boucle, pilotée par un thermostat d’ambiance et une tête électrothermique.
La régulation relie le tout. Elle lit la sonde extérieure, calcule la consigne de départ avec la loi d’eau et module la puissance de la PAC. Un thermostat de sécurité, réglé vers 50 à 55 °C sur le départ du plancher, protège la dalle en cas de défaut de la vanne ou de la régulation.
Pourquoi associer plancher chauffant et pompe à chaleur ?
Le plancher chauffant hydraulique fonctionne avec de l’eau tiède, là où des radiateurs classiques demandent 55 à 70 °C. Pour une PAC, c’est un cadeau : plus l’écart entre la température de l’air extérieur et celle de l’eau produite est faible, plus le COP grimpe. L’ADEME relève un COP moyen de 2,9 sur les PAC analysées, et les installations couplées à un plancher basse température se situent plutôt dans le haut de la fourchette.
La grande surface d’émission explique cette compatibilité. Avec un pas de pose de 10 à 20 cm, la dalle entière devient un émetteur doux, sans point chaud ni radiateur au mur. La température de surface reste autour de 28 °C dans les pièces de vie, ce qui donne un confort homogène avec une consigne d’air souvent plus basse d’un degré ou deux.
Les points clés du dimensionnement : températures, ballon tampon et régulation
Le dimensionnement commence par les déperditions du logement, calculées pièce par pièce. Elles déterminent la puissance de la PAC, puis la température de départ de 30 à 35 °C à viser aux conditions extrêmes. Une maison bien isolée peut descendre à 28 ou 30 °C, tandis qu’une rénovation moyenne exige parfois 38 à 40 °C, limite haute à ne pas franchir pour un plancher.
La longueur des boucles compte autant. Avec un tube PER de 16 mm, on limite chaque circuit à environ 100 m pour garder des pertes de charge raisonnables et un débit équilibré. Toutes les boucles d’un même collecteur doivent avoir des longueurs proches, sinon le réglage des débitmètres devient laborieux et certaines pièces chauffent moins bien.
Le choix du montage dépend ensuite du volume d’eau et du nombre de zones. Le tableau suivant résume les trois configurations courantes.
| Configuration | Quand l’utiliser | Points d’attention |
|---|---|---|
| PAC directe, sans ballon ni vanne | Plancher chauffant seul, une ou deux zones ouvertes en permanence | La dalle sert d’inertie thermique, bypass différentiel conseillé si les boucles se ferment |

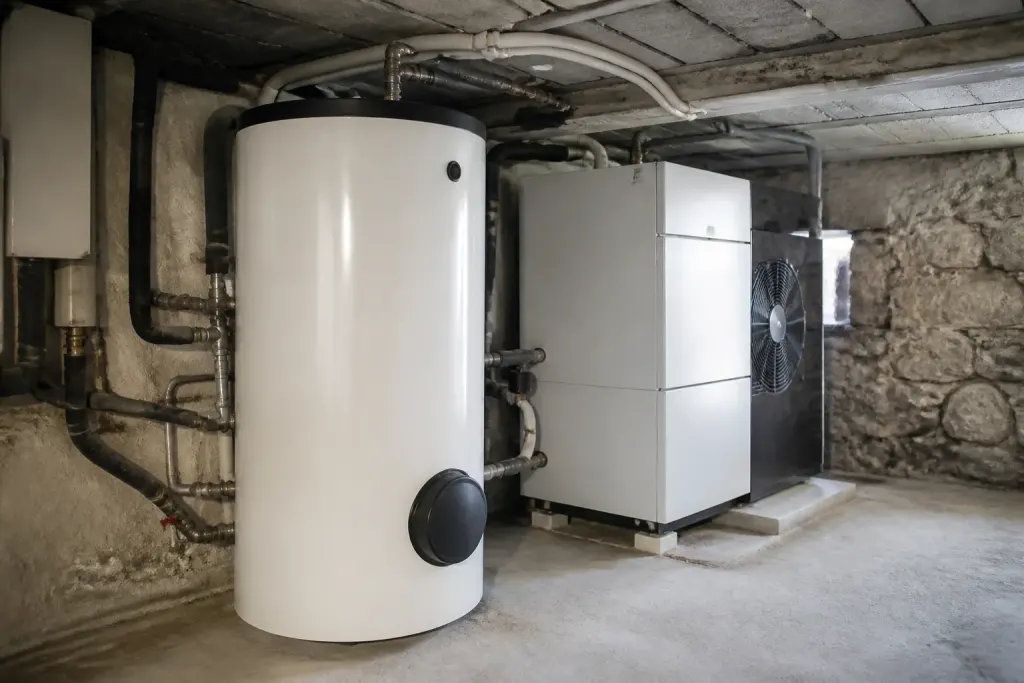

| PAC + ballon tampon | Plusieurs zones thermostatées, faible volume d’eau, PAC non modulante | Évite les cycles courts, mais ajoute des pertes et un circulateur |
| Ballon tampon + vanne mélangeuse (vanne 3 voies) | Circuit mixte avec radiateurs haute température et plancher | Abaisse l’eau à 35 °C côté plancher, la PAC produit alors plus chaud que nécessaire |
Pour un plancher chauffant seul alimenté par une PAC moderne, la vanne mélangeuse n’a pas d’utilité : la PAC fournit directement la bonne température, ce qui améliore le rendement. On la réserve aux installations où la même source alimente deux niveaux de température.
L’erreur classique : une vanne mélangeuse sur un plancher seul
Monter une vanne 3 voies par habitude oblige la PAC à produire de l’eau plus chaude que nécessaire, puis à la « casser » ensuite. Le COP baisse, la facture monte, et l’installation gagne en complexité sans bénéfice. Si le circuit est direct, laissez la loi d’eau régler la température.
Plancher rafraîchissant : le schéma avec une PAC réversible
Une PAC réversible inverse son cycle en été et produit de l’eau fraîche, qui circule dans les mêmes tubes. Le schéma reste identique à celui du chauffage, avec deux ajouts : une sonde d’hygrométrie ou de point de rosée, et des vannes de zone capables de couper les circuits si la condensation menace.
La température de départ en mode rafraîchissant ne descend pas sous 18 à 20 °C, afin d’éviter l’apparition de gouttelettes sur le sol. Le plancher rafraîchissant n’a pas la puissance d’une climatisation, mais il abaisse la température ressentie de 2 à 3 °C, sans courant d’air ni bruit.
Étapes d’installation, coût et entretien

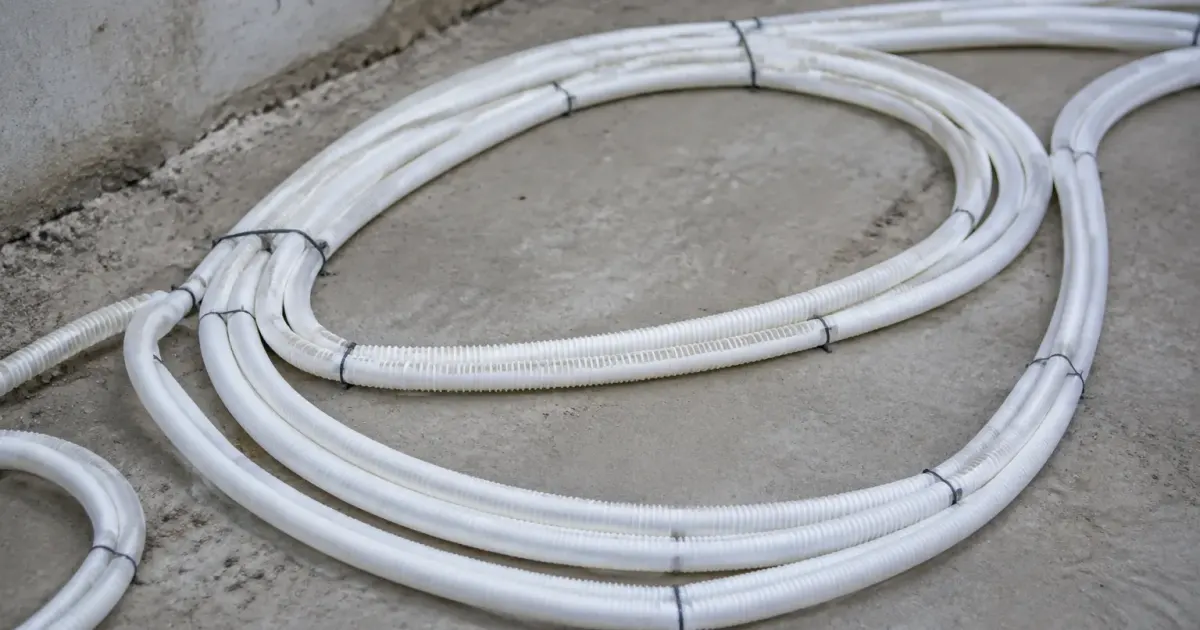

La pose suit un ordre précis. On étale d’abord l’isolant sous la dalle, puis on fixe les tubes PER selon le pas de pose prévu, on raccorde chaque boucle au collecteur et on remplit le circuit pour un essai en pression. La chape est coulée tubes sous pression, et la mise en chauffe progressive démarre après le séchage, par paliers d’environ 3 °C par jour.
- Calcul des déperditions et choix de la PAC.
- Pose de l’isolant et des tubes, raccordement au collecteur.
- Essai en pression, coulage de la dalle, séchage.
- Raccordement hydraulique à la PAC, réglage de la loi d’eau et des débits.
Côté budget, comptez en ordre de grandeur 8 000 à 16 000 € pour une PAC air-eau posée, auxquels s’ajoutent 50 à 100 € par m² pour le plancher hydraulique en construction neuve. La rénovation coûte davantage, surtout si la dalle doit être refaite ou si l’on opte pour un système à faible épaisseur. Des aides comme MaPrimeRénov’ peuvent réduire la facture selon les revenus et les travaux réalisés.
L’entretien reste modeste. La PAC demande un contrôle périodique par un professionnel, dont la fréquence dépend de sa puissance et de sa charge en fluide frigorigène. Côté plancher, on surveille la pression du circuit (autour de 1,5 bar à froid), on purge si besoin et on vérifie la qualité de l’eau pour éviter l’embouage.
Avantages et limites du duo PAC + chauffage au sol

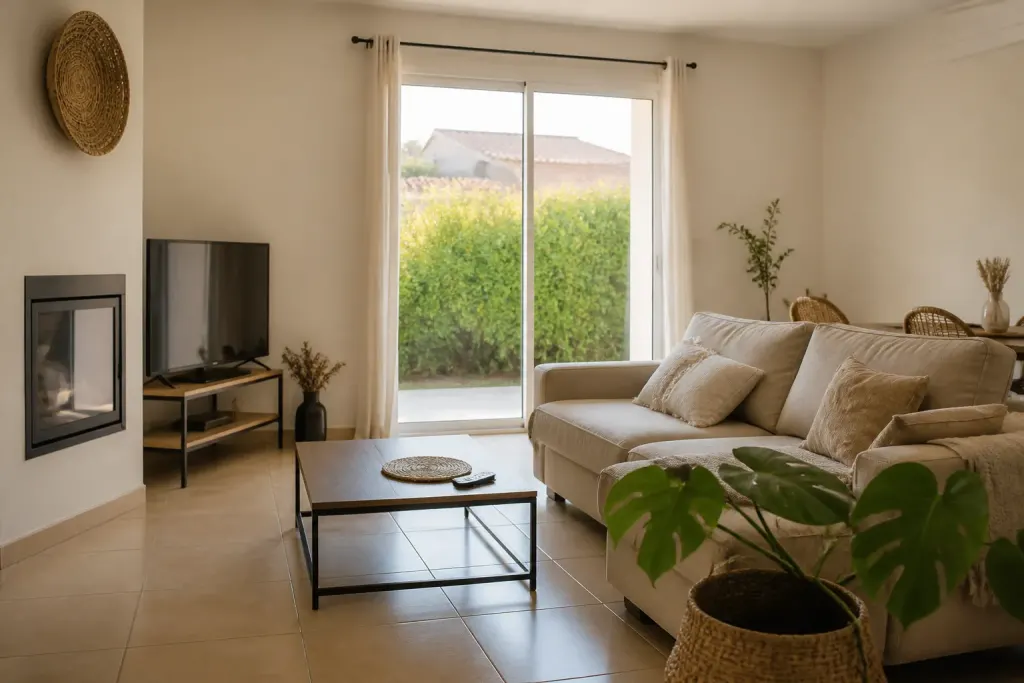

Le duo offre un confort de chaleur douce, des économies d’énergie liées au bon COP et une grande liberté d’aménagement, puisque les radiateurs disparaissent. En été, la version réversible apporte en plus un rafraîchissement discret.
L’inertie thermique est le revers de la médaille. Une dalle épaisse met plusieurs heures à monter en température, et réagit lentement aux changements de consigne : on programme donc plutôt un régime stable qu’une relance brutale. Le coût d’installation, surtout en rénovation, et la hauteur de plancher perdue pèsent aussi dans la décision. Pour une maison neuve ou très bien isolée, l’association reste l’un des montages les plus cohérents.
